Insertando link de arquitectura y estructura
Puedes descargar los archivos que usaremos de link para Arquitectura y Estructura:
Descargar modelo de estructura para link
Descargar modelo de arquitectura para link
Desde este link podrás obtener la descarga de la carpeta de los demás recursos.
Descarga carpetas de recursos para el curso.
La contraseña de acceso es la encuentras en el primer comentario abajo de este video (Solo es visible para miembros del curso).
La contraseña para acceder a la carpeta de descargas es: Render7School
buenos días.
Ya en tendí como insertar los archivos arquitectonicos y estructurales sin afectar el original, pero mi duda es que pasa cuando me mandan archivos actualizados, como en autocad que te mandan referencias y eliminas el archivo y colocas la nueva referencia, en este caso como seria para revit.
Hola que tal Israel.
El proceso es muy parecido que con las Xref. Te dejo este video donde se muestra el procedimiento.
Cualquier otra duda que tengas, con gusto.
buenos días profesor.
Muy clara la respuesta gracias.
Buenas tardes.
Profe

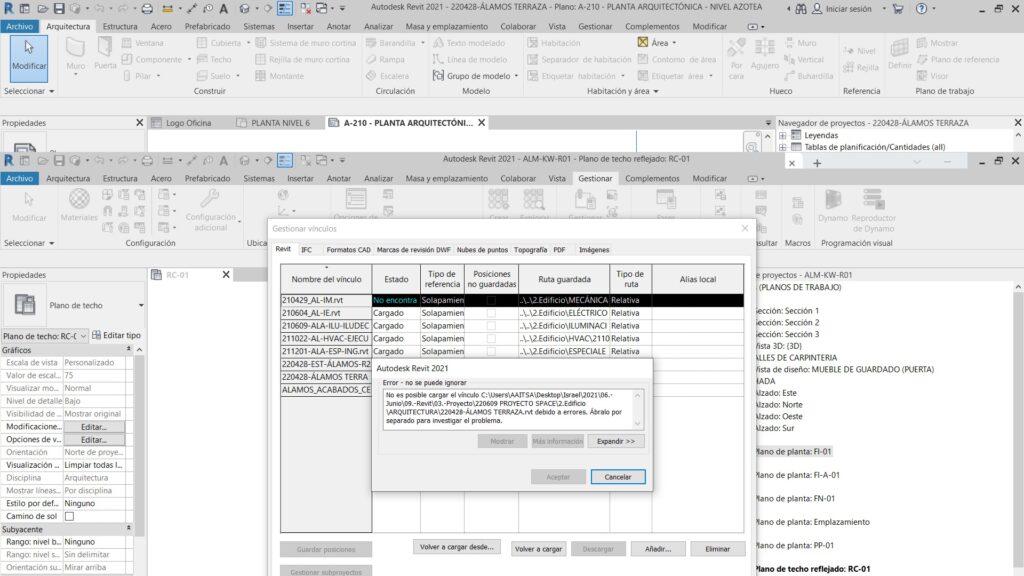

Y si hiciéramos lo contrario si en un archivo que ya estuviera vinculado, tuviéramos que vincular platilla del sistema, como se podría hacer, ya que al momento de vincular los archivos me comenta que se produce un error y que es necesario revisar archivos de forma separada.
Hola Israel, aquí la respuesta:
Esto no es posible. No puedes vincular una plantilla a un archivo vinculado. El uso de links es para tener “Por debajo el proyecto” y “Arriba” las instalaciones. Como si se trabajara con papel mantequilla o albanene. El vínculo está por debajo del albanene y por arriba, en el albanene, están tus trazos y diseño de tuberías. Es el mismo concepto.

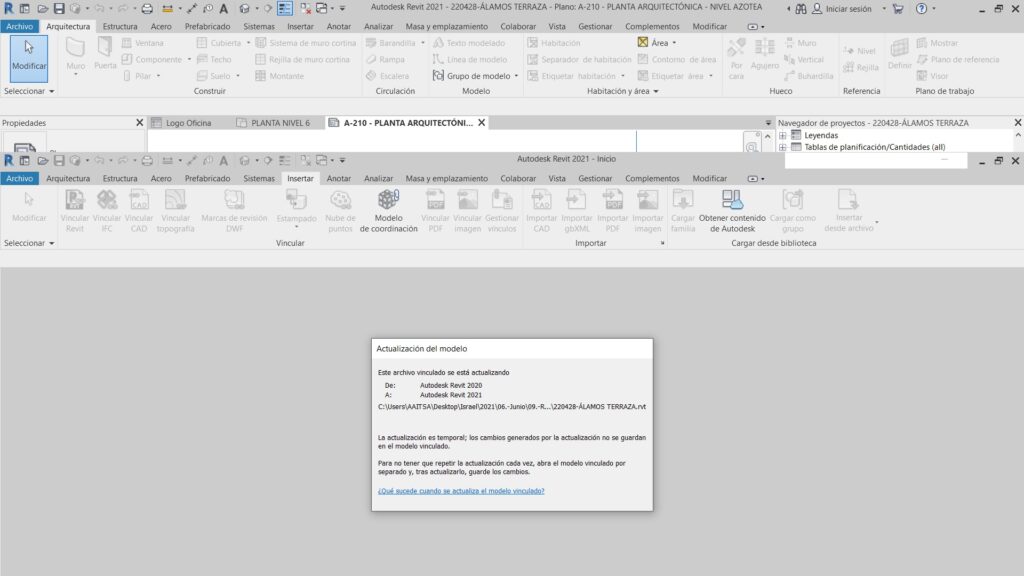

Lo que muestras en pantalla es normal, cuando vinculas u archivo en una versión anterior a una plantilla o proyecto 2021, el link tiene que actualizarse. Si el vinculo está bien, todo puede trabajar con normalidad. Si hay errores en el vínculo, debes comunicarte con el creador de ese archivo.
Saludos.
Que puedo hacer en estos casos y como puedo revisar que el archivo de origen no contenga errores.
Hola,
La primera opción es comunicarte con el creador de ese archivo y pedir que lo depure. Si solo lo usarás para guiarte en el diseño de instalaciones, recomendaría:
1. Hacer una copia de respaldo del archivo original
2. Abrir el archivo en la versión 2021para realizarte una auditoria. Puedes comenzar purgando todas las familias que no estén en uso. Adjunto imagen con el comando con el que puedes hacer esto.
3. Guardar cambios en la versión 2021
4. Intentar nuevamente vincular el archivo en cuestión ya guardado desde la versión 2021.
Si esto no funciona, deberás contactar al creador del archivo para que te pase una copia nuevamente y que no tenga errores. Regularmente nos contratan para realizar el modelo HVAC o de cualquier otra instalación, pero los archivos que envíen son responsabilidad del cliente.
Saludos y espero que haya éxito
Buenas tardes:
Ya pudimos en lazar plano con la plantilla de trabajo pero ahora no podemos visualizar la planta de este, ya revisamos rango de vista que podemos hacer para poder trabajar en la planta.
Hola, no se ve nada tu captura de pantalla. No puedo decirte mucho.
Envía capturas mas amplias y visibles o bien, si gustas sube los archivos para revisar que puede estar mal.
Si no, revisa los siguiente.
1.En tu planta revisa en visibilidad y gráficos (VV) en el apartado de vínculos Revit, que estén activados los vinculos.
2. En el foco de elementos ocultos (En la barra de control de la vista) revisa que no esté oculto el link
3. Revisa que no haya filtros que oculten los elementos
4. Ingresa el comando ZA para hacer zoom All, a veces los vínculos no están posicionados cerca del orígen
6. Pregunta al propietario del modelo que insertaste como link que te indique si tiene coordenadas compartidas el modelo y deberás ingresar el link con las coordenadas
7. Activa el Punto base del proyecto y el punto de reconocimiento, te servirá para saber la posición de ambos puntos tanto en el archivo de proyecto MEP como en el vinculo.
Son varías cosas que pueden ser. Revisa estas 7 y si no, la única manera de ayudarte sería que subieras el archivo de proyecto ya con los vínculos y los vínculos y con gusto lo revisamos.
